需求文档v1.0

一、项目主题

网络流量可视化展示大屏

关键词：可视化、网络流量模拟、3D地图、大屏展示、多视图可交互

二、背景

针对特定场景，结合3D地图实时监测网络流量，并将流量按不同的维度进行可交互的多视图可视化展示，以便分析网络流量的特点，发现数据的内在规律。拟采用虚构的高校校区分布和高校3D模型来作为应用场景。

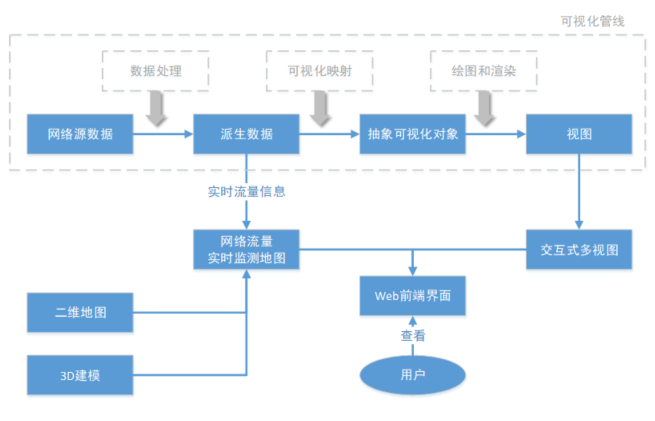

三、项目实现流程

关键流程1：流量的获取

模拟生成网络流量，需要对真实的流量进行模拟，体现出一些特征（周期性、峰值等）。

p.s.可以使用第三方开源工具实现

关键流程2：数据处理

将模拟的网络流量数据进行处理，获得7个主要的特征维度：源地址 (srcIP)、源端口 (srcPort)、目的地址 (destIP)、目的端口 (destPort)、连接数 (link)、字节数 (destTotalBytes) 和包数 (destPackets)

关键流程3：可视化视图（重点）

1.周期性视图（重中之重）

参考论文：Enhanced_Interactive_Spiral_Displa用螺旋线来展示周期性特征。

2.基于特征（源地址、目的地址等）的聚类视图

3.基于时间的流量大小视图

p.s.可以对以上的视图进行补充

关键流程4：多视图

在流程3中得到的多个针对不同特征的可视化单一视图可以通过Web前端进行交互。

关键流程5：网络流量实时检测地图

这部分也是前端的主要界面，结合二维地图和三维地图展示。一开始给一个总览的地图，通过二维显示，通常高校都有多个校区，这部分就显示校区的大概位置。示例：

在示例的基础上需要增加实时的校区间流量结点链路图

然后可以进入到具体每一个校区，具体校区中展示3D模型地图，同时展示更加细节的流量结点链路图。示例：

以上示例均参考：http://finemaxdemo.fanruan.com/中FVS大屏编辑模式插件->智慧小镇

在进入到具体校区（3D地图）后，可以点击查看关键结点的数据（如关键结点的网络端口的请求和响应次数）。类似于示例2中的结点上的框。
